一、用途

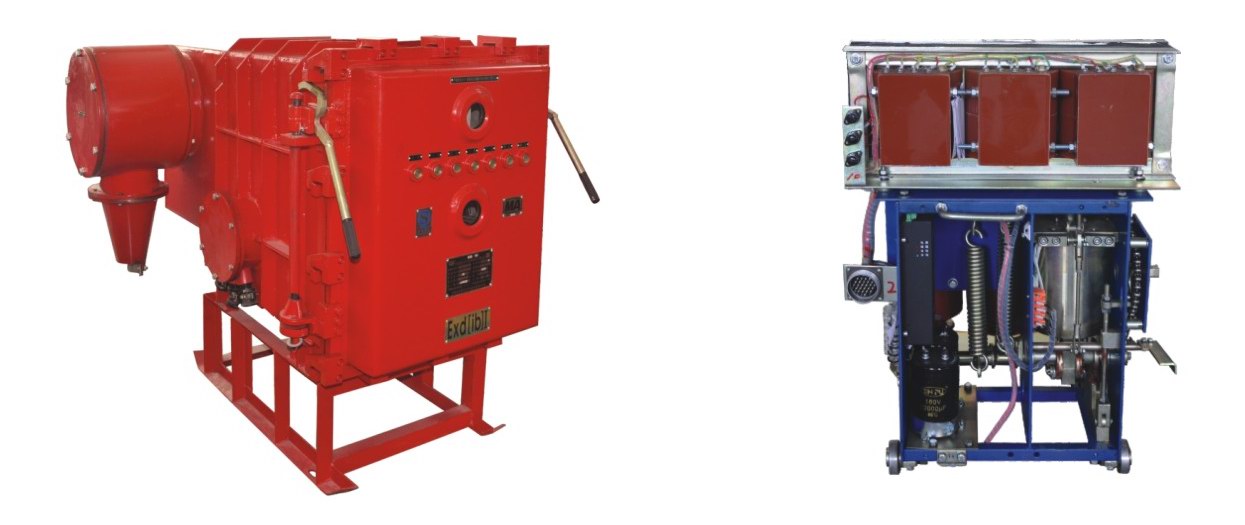

   本系列高壓真空配電裝置適用于煤礦井下及其周圍介質中含有甲烷、煤塵等混合性氣體的環境中，對額定電壓10KV或6KV、額定頻率50Hz、額定電流至630A的三相交流中性點不直接接地的供電系統進行控制、保護和測量，并且可作為不頻繁直接起動高壓電機之用。本配電裝置分為a、b、c、d四種結構形式，以滿足受電、聯絡、饋電、聯臺等不同方式的使用。（該裝置是在全國聯合設計的高壓真空配電裝置的基礎上，吸收國內外同類產品的優點，研制的新一代智能型高壓真空配電裝置）與KJ系列煤礦井下電力電網監控系統連接，可以實現遠程自動控制及監測、監控電力設備，實現變電所無人值守等現代化管理。
二、功能與特點
1．采用先進的快開門、手車式機芯結構、互換性極強，操作輕便快捷；
2．設有可靠完善的機械閉鎖、電氣閉鎖、風電閉鎖、瓦斯閉鎖等；
 3. 全中文液晶漢顯微電腦綜合保護，實時顯示三相電壓、電流、開關狀態、功率因素、有功、無功、電度等；
4．具三段式保護（短路、過流、過載）、過欠電壓、選擇性漏電保護、三段式零序電流保護、絕緣監視、三相不平衡、故障錄波、短路小延時、防止越級跳閘的閉鎖、PT斷線、故障記憶、故障自診斷等有多種保護功能；失壓保護經電流閉鎖并增加延時設定，避免電壓閃動而引起的配電裝置失壓跳閘；
5．具有三相電度計量功能；
6. 參數的整定通過三個按鈕或使用礦用隔爆兼本質安全型紅外遙控器，并密碼保護；
7．配備標準RS485或CAN通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡通訊，實現遙測、遙控、遙信、遙調等四遙功能；提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。
8. 具有電動、手動合分閘功能（并有應急分閘裝置），提高了整體供電系統的可靠性。

三、技術參數
